不锈钢手摇式过滤器

  • 新乡市华豫滤器有限公司
  • 字号 + -
返回列表
不锈钢手摇式过滤器设备结构与工作原理:
  不锈钢手摇式过滤器构造为由骨质猪鬃毛刷(与尼龙刷比更具有强度高和耐高温,耐腐蚀及耐老化的特性)及 不锈钢部件组成,该部件穿过过滤器盖,刷式装置安装在不锈钢滤网内部,过滤器盖外装一简便的手柄,只需轻轻转动手柄,即能从滤网上刷除微粗杂质并通过污口排出,刷洗过程中水流不中断,不必停机和拆卸过滤器清洗滤网,外壳为优质碳钢简体。


技术参数
工作压力:≤1.0Mpa(如需更高的工作压力,订货时请注明)
 压力损力:≤0.015Mpa
 过滤精度:0.2~3.5mm精度范围均可制造
  最高工作温度:≤100°C
不锈钢手摇式过滤器 选型原则
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
 5、过滤器阻力损失计算
 水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

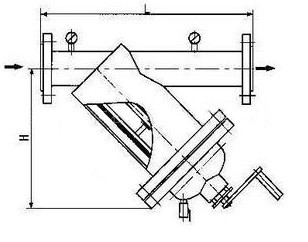

 不锈钢手摇式过滤器参数
口径
(mm)
最大流量(T/h) 手摇刷式Y型过滤器
型号 Φ L L1 L2 L3 H 重量
50 19 HY-SYL-50 159 300 600 80 810 650 37
80 50 HY-SYL-80 159 300 600 80 810 660 37.5
100 80 HY-SYL-100 159 300 700 80 810 670 38
125 125 HY-SYL-125 219 350 750 80 820 680 40
150 180 HY-SYL-150 275 350 800 80 950 720 57
200 320 HY-SYL-200 325 525 850 80 1050 850 77
250 490 HY-SYL-250 377 650 900 80 1350 4050 130
300 710 HY-SYL-300 426 700 950 80 1740 1360 202.5
350 970 HY-SYL-350 478 820 1170 100 2350 1740 290
400 1500 HY-SYL-400 650 950 150 100 2460 1850 310
500 1950 HY-SYL-500 720 1100 1800 100 2500 1950 350

新乡市华豫滤器有限公司是专业的Y型过滤器、旋流除砂器、手摇刷式过滤器、反冲洗过滤器、全自动刷式过滤器、汽水分离器、篮式过滤器、浆液阀、闸阀、截止阀、旋塞阀等产品的生产企业。华豫滤器以质量求生存,把用户当上帝,每一道工序有质量检验负责人,每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场,用服务保住市场。联系电话:0373-2611789手机:15090086985  QQ:2300577787  邮箱:anminge668@126.com  网址:http://www.huayufilter.com 联系人:王敏 国内一流的品质、优质的服务来为您保驾护航!
