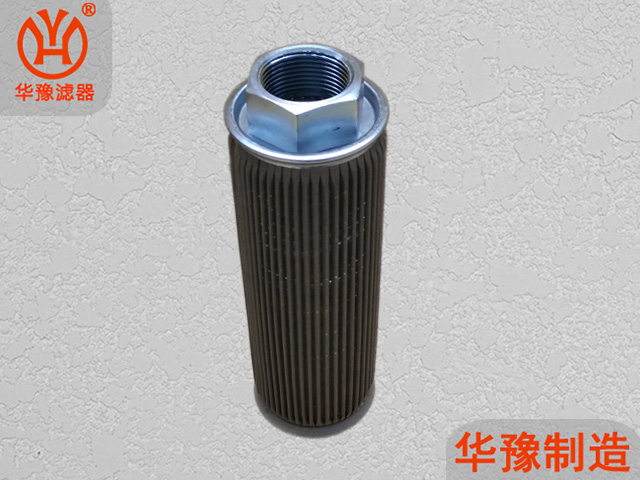

WU系列吸油过滤器 WU-40×80-J

属于粗过滤器，一般安装在油泵的吸油口，用于保护油泵避免吸入较大的机械杂质。WU 系列过滤器结构较为简单，通油能力大且阻力小。WU系列过滤器的用途比较广泛，可用于煤矿设备、化工设备、石油设备、和其他过滤管道设备，只要连接方式相对过滤精度吻合便可采用。



型号：WU-40×80-J

结构：网式

材质：高强度碳钢、不锈钢、铸铝

公称流量：40L/min

过滤精度：80μm

工作介质：液压油

工作温度：-10℃-110℃

连接方式：螺纹连接（管式）



型号说明：

WU-25×80-J

□	□	·	□	—	□	×	□	□	—	J
①	②		③		④		⑤	⑥		⑦



①— WU:网式过滤器

②— I:带旁通阀   省略：不带旁通阀

③— BH:介质为水-乙二醇   省略：一般液压油

④— 公称流量（L/min）

⑤— 过滤精度（µm）

⑥— 省略：管式   F：法兰式

⑦— J吸油口用

过滤器安装注意事项：

1、工作压力不超过过滤器所标明的最大压力；

2、过滤器一般要安装在后冷却器和储气罐之后，尽量靠近使用点和温度最低点；

3、过滤器不应安装在快速开启阀之后，并防止回流和冲击现象；

4、过滤器应垂直安装，并在下方留有足够空间更换滤芯；

5、较大过滤器在管线中应有适当支撑。
