PALL液压油滤芯分类及适用范围:



　　根据在液压系统中的安装位置，液压油滤芯分为吸油管路油滤芯、压力管路油滤芯和回油管路油滤芯。

　　吸油管路液压油滤芯:吸油管路（油箱——液压泵进口）或直接在油箱内安装吸油滤芯是对液压泵进行保护的必要措施，视泵的自吸能力不同进行确定，流阻过大导致液压泵气蚀。

　　压力管路液压油滤芯:压力管路油滤芯，不仅是保护其下游的元件，作为保证系统油液污染度的主要油滤，通过自身对油液的净化，对液压泵也起到很好的保护作用，过滤器受的压力大,震动也很厉害，压力管路油滤芯的许可压差，根据不同压力级别，范围在0.3～0.7MPa。

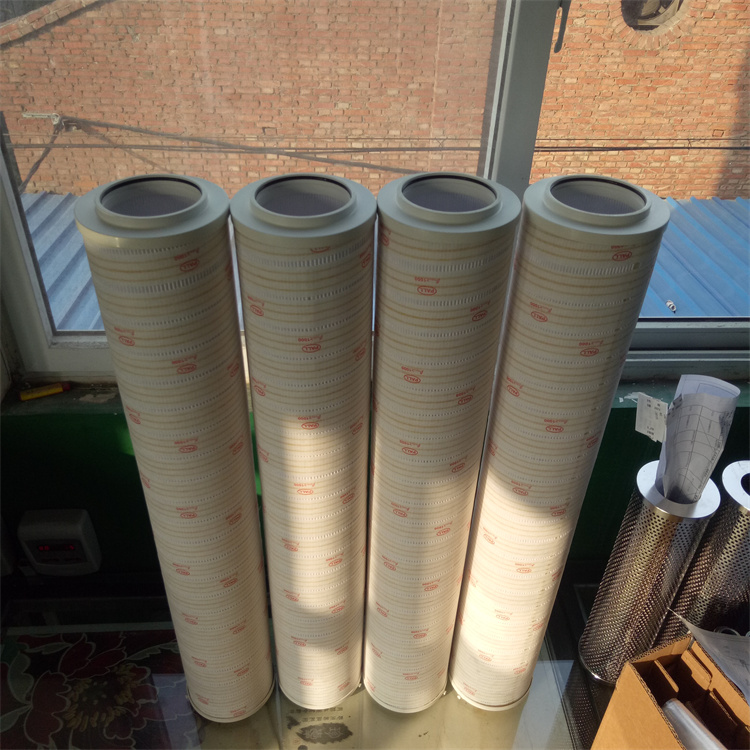

　　PALL滤芯分为有支撑架和无支撑架两种，没有支撑架的滤芯一般滤材为玻璃纤维材质，内外护网是尼龙的，在加工过程需要调节折波机的温度进行加热和降温，比其他滤芯所用的加工时间要多。

　　PALL颇尔滤芯用途:

　　(1)PALL滤芯要装在泵的吸油口处:

　　泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。

　　(2)PALL滤芯安装在泵的出口油路上:

　　此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装

　　安全阀以防滤油器堵塞。

　　(3)PALL滤芯安装在系统的回油路上:这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。

　　(4)PALL滤芯安装在系统分支油路上。

　　(5)PALL滤芯单独过滤系统:大型液压系统可专设一液压泵和滤油器组成独立过滤回路。

　　(6)PALL滤芯液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、***节流阀等)的前面单独安装一个***的精滤油器来确保它们的正常工作。

　　PALL颇尔滤芯性能指标:

　　介质:一般液压油磷酸脂液压油乳化液水-已二醇抗燃油

　　过滤精度:1μ～100μ

　　工作压力:21bar-210bar

　　工作介质:一般液压油、磷酸脂液压油、乳化液、水-乙二醇

　　工作温度:-30℃～+110℃

　　密封材料:氟胶圈、丁腈胶圈
