产品介绍

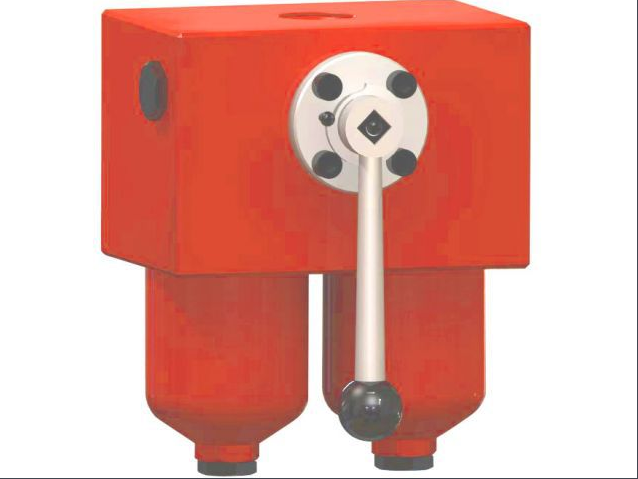

SMF双筒中压过滤器由两只单筒过滤器，两只单向阀、换向阀、旁通阀、发讯器等组成，它可在系统不停机状况下更换滤芯，适用于连续工作的中低压液压系统。当其中一只过滤器的滤芯在工作过程中堵塞至压差发讯器压力值时，发讯器动作，它可按上电源及指示器的提示人们应更换此滤芯。
更换滤芯时，只要转换向阀手柄到另一位置后，备用的过滤筒开始工作，旋开已堵塞的过滤筒放油螺塞放完油后，再旋下外壳，即可更换滤芯。连接方式：螺纹
一、SMF双筒中压过滤器使用注意事项：
1、堵塞后应及时更换滤芯，以避免滤芯压差继续上升致滤芯破损，造成再污染系统。
2、换向阀手柄必须到位。
3、换向后已堵塞的滤芯应及时更换新滤芯，以备下次使用。
二、SMF双筒中压过滤器型号说明
下面以SMF-D30X*为准，为大家说明各部分的含义，SMF代表双筒压力管路过滤器，即Duplex middle Pressure Line Filter Series
D代表公称压力为10Mpa；
30代表公称流量为30L/min；
*代表过滤器精度
四、SMF双筒中压过滤器型号
更换滤芯时，只要转换向阀手柄到另一位置后，备用的过滤筒开始工作，旋开已堵塞的过滤筒放油螺塞放完油后，再旋下外壳，即可更换滤芯。连接方式：螺纹
一、SMF双筒中压过滤器使用注意事项：
1、堵塞后应及时更换滤芯，以避免滤芯压差继续上升致滤芯破损，造成再污染系统。
2、换向阀手柄必须到位。
3、换向后已堵塞的滤芯应及时更换新滤芯，以备下次使用。
二、SMF双筒中压过滤器型号说明
下面以SMF-D30X*为准，为大家说明各部分的含义，SMF代表双筒压力管路过滤器，即Duplex middle Pressure Line Filter Series
D代表公称压力为10Mpa；
30代表公称流量为30L/min；
*代表过滤器精度
三、SMF双筒中压过滤器技术参数 Technical Data
|
型号
|
公称流量(L/min)
|
通径
(mm) |
过滤精度
r(µm) |
公称压力
(MPa) |
压力损失
（MPa) |
发讯装置
(V/W) |
重量(Kg)
|
连接方式
|
滤芯型号
|
|
|
Initial
|
Max
|
|||||||||
|
SMF-D30×＊
|
30
|
10
|
5
10 20 |
10
|
≤ 0.08
|
0.5
|
24/48
220/50 |
螺纹
threaded |
0060D＊BN/HC
|
|
|
SMF-D63×＊
|
63
|
20
|
0140D＊BN/HC
|
|||||||
|
SMF-D100×＊
|
100
|
25
|
0160D＊BN/HC
|
|||||||
|
SMF-D160×＊
|
160
|
32
|
0240D＊BN/HC
|
|||||||
|
型 号Model
|
尺寸Size(mm)
|
||||||||||||||
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
A
|
a
|
B
|
b
|
M
|
d
|
h
|
c
|
e
|
|
|
SMF-D30×＊
|
273
|
203
|
43
|
180
|
116
|
66
|
118
|
80
|
170
|
145
|
M27×2
|
M8
|
10
|
12.5
|
19
|
|
SMF-D63×＊
|
381
|
312
|
|||||||||||||
|
SMF-D100×＊
|
362
|
292
|
56
|
246
|
163
|
93.5
|
166
|
135
|
230
|
190
|
M33×2
|
M10
|
18
|
20
|
16
|
四、SMF双筒中压过滤器型号
|
SLLF双筒润滑过滤器80~120μ
|
SLLF 滤芯80~120μ
|
|
SLLF-32×※P
|
SLFX-32×※
|
|
SLLF-40×※P
|
SLFX-40×※
|
|
SLLF-50×※P
|
SLFX-50×※
|
|
SLLF-65×※P
|
SLFX-65×※
|
|
SLLF-80×※P
|
SLFX-80×※
|
|
SLLF-100×※P
|
SLFX-100×※
|
|
SLLF-150×※P
|
SLFX-150×※
|
|
SLLF-200×※P
|
SLFX-200×※
|
产品优势
纳污量大
选用优质进口滤材，单位面积过滤材料所能容纳的颗粒污染的质量高，纳污量大，使用寿命长。
过滤精度稳定
先进的加工工艺，减少滤材在折波加工中因机械力产生的破损，保障滤芯过滤精度稳定均一。
结构完整性高
多次通过标准ISO2942:2004试验，滤芯不存在影响其过滤精度评定结果的结构缺陷。确保精度与实际精度水平一致。
出厂检验严格
原材料、半成品、成品完整严格的产品出厂检验流程，出厂产品实行全检，确保产品出厂品质。
