SPA-10×10旋转式管路过滤器低压油液供应系统用

俗称旋装过滤器，依靠整体滤芯罐体螺纹旋拧拆装更换，是低压液压、润滑管路最常用的一体式管路过滤元件，市面主流为黎明标准 SP 系列。
一、整体结构组成（两大核心部件）

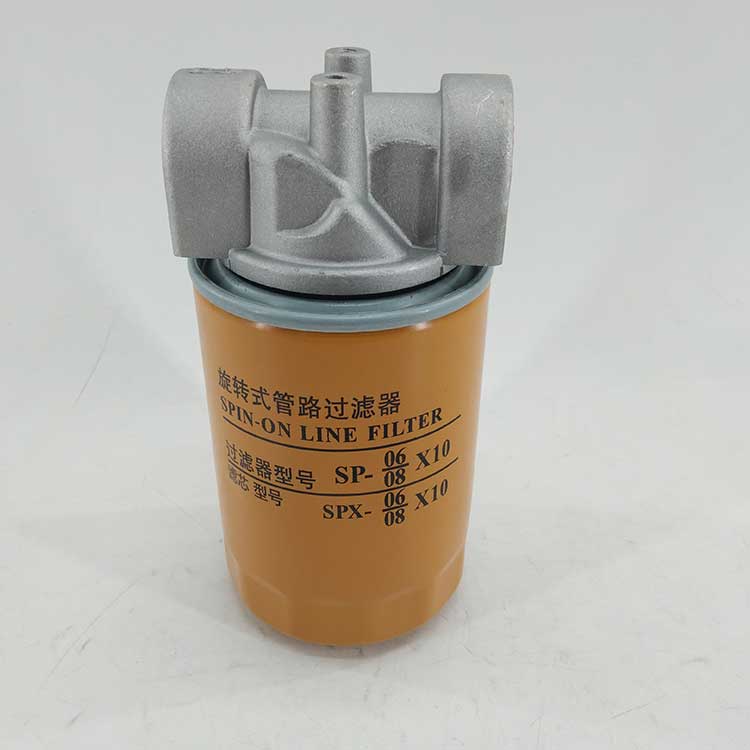

滤头（安装底座）
材质：压铸铝合金，耐腐蚀、重量轻、强度足够适配 0.7MPa 常规工况
内置组件：单向旁通安全阀、压差发讯器安装接口、进出油螺纹接口、内部流道
标配接口：可加装目视压差指示器、压差开关（电信号报警）

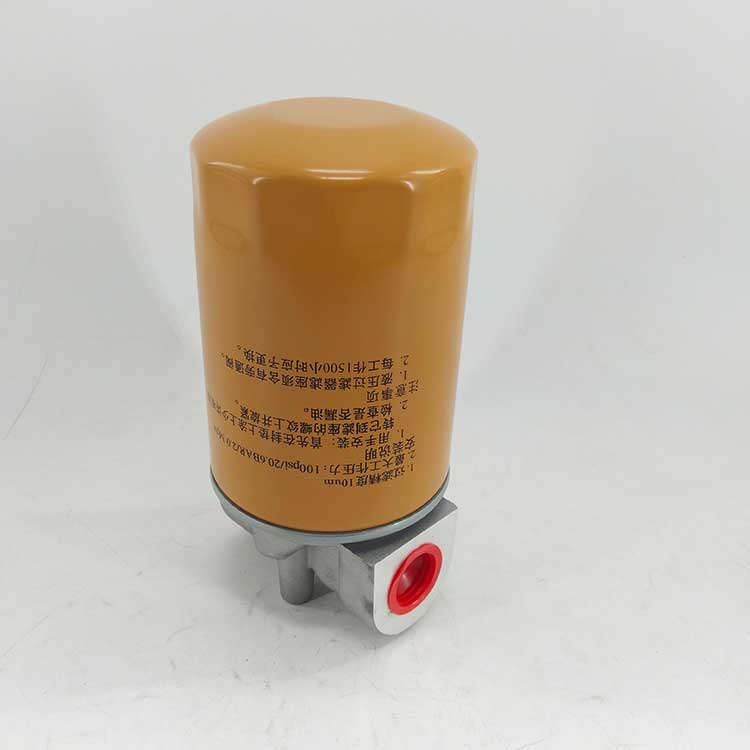

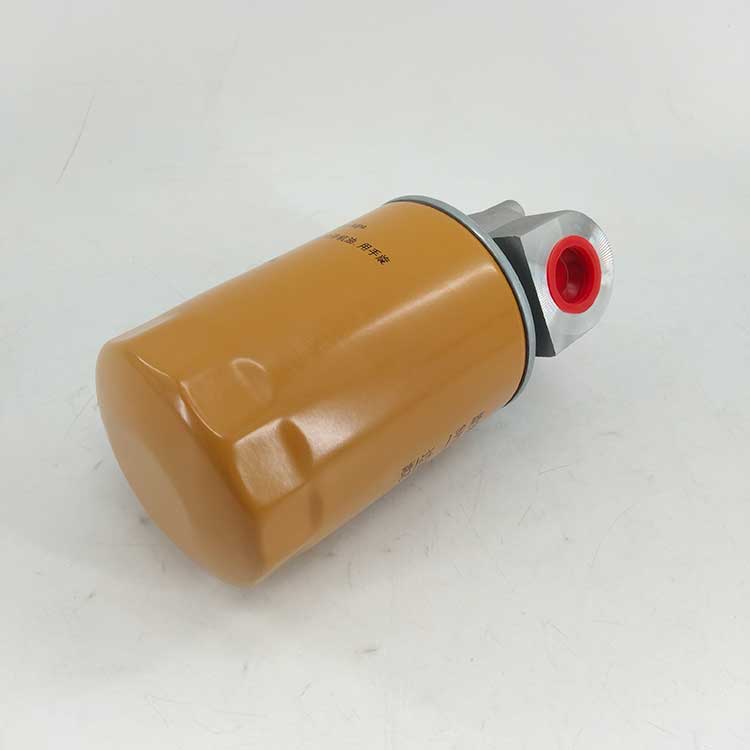

旋装滤芯总成（一次性整体罐体）
由钢制外壳 + 密封胶圈 + 折叠滤材 + 中心支撑骨架压合为一体，整体螺纹旋紧在滤头上，堵塞后直接整只更换，不可拆解单独换滤纸。
滤材：玻纤滤纸（主流，精度 1~30μm）、化纤滤纸、不锈钢网（耐高温耐油工况）
结构：褶皱星形排布，同等体积下过滤面积大、纳污容量高、初始压差小

二、工作原理
油液从滤头进油口流入，由滤芯外侧向内穿透滤材，固体杂质（金属磨粒、油泥、胶质）被拦截在滤材表层 / 内部，洁净油液从滤芯中心通道回流至滤头出油口进入系统。
压差报警机制：滤芯堵塞→进出口压差升高，压差指示器顶起弹出 / 压差开关输出电信号，提醒停机更换滤芯（标准报警压差 0.35MPa）。
旁通保护机制：无人值守来不及更换滤芯时，压差抵达旁通开启压力，阀门自动打开，油液旁路流通，避免管路憋压、油泵吸空损坏设备；旁路流通时油液无过滤，必须尽快更换滤芯。

三、核心标准技术参数（SP 通用系列）
表格
参数项 常规标准值 补充说明
公称工作压力 0.7MPa（低压） 少量加强款 1.0MPa，只用于回油、低压供油管路，不可用于高压压力油路
适用介质 液压油、润滑油、抗燃液压油、柴油、切削液 不可用于强腐蚀酸碱流体
过滤精度 1μm、3μm、5μm、10μm、20μm、25μm、30μm 伺服系统选 1~5μm，普通润滑 10~25μm 即可
工作温度 -30℃ ~ 90℃ 高温工况选用耐高温玻纤 + 氟橡胶密封圈
额定流量 6~200L/min（SP06/SP08/SP10/SP16） 口径越大流量越高
连接螺纹 Rc3/4、R1、R1¼ 等英制管螺纹 市面绝大多数为英制锥管螺纹

四、安装位置与系统作用
1）回油管路（最主要用法）
油箱回油管路上安装，全程循环过滤系统所有油液污染物，成本低、改造简单，整机液压系统标配。
2）低压吸油管路
油泵吸油口后端，粗过滤保护油泵叶轮，一般选用 20~30μm 大流量规格，压降不能过大防止气蚀。
3）低压供油支路
润滑系统、冷却油路、低压伺服前置过滤，保护阀组、油缸等精密元件，降低阀芯卡死、密封磨损故障率。

五、优缺点分析
优点
维护极简：无需专用工具，徒手旋转拆装更换滤芯，现场检修效率极高；
结构紧凑：体积小、占用管路空间小，设备紧凑机箱、工程机械油箱周边适配性强；
密封可靠：一体式滤芯自带 O 型圈，拧紧即可密封，极少出现渗漏问题；
性价比高：滤芯量产成熟，采购成本低，整机滤头可长期重复使用，只更换耗材滤芯；
自带双重保护：集成旁通阀 + 压差监测，系统安全性更高。
缺点
承压上限低，不能用于高压主管路（＞1MPa）高压过滤；
普通纸质 / 玻纤滤芯为一次性耗材，无法清洗复用，污染量大工况耗材消耗偏高；
大流量（＞200L/min）场景单只过滤效果差，需多只并联布置。

六、选型计算步骤
确定安装位置：回油 / 吸油 / 供油 → 选定压力等级 0.7MPa 标准款即可；
匹配系统实际流量：过滤器额定流量 ≥ 系统最大瞬时流量 ×1.2~1.5 安全系数；
选定过滤精度
普通液压传动：10~25μm
比例阀、伺服系统：1~5μm
油泵吸油粗滤：20~30μm
匹配管路螺纹口径：对照现场管道螺纹规格选择 SP06/08/10 对应接口；
选配附件：普通工况选机械式目视堵塞指示器；自动化设备加装压差发讯开关（接入 PLC 报警）。

七、安装、使用与维护规范
1. 安装要求
滤头本体标注流向箭头，油液流向必须和箭头一致；可垂直、水平安装，优先垂直安装便于更换；
过滤器前后建议加装球阀，检修时关闭阀门泄压拆装，无需整机放油；
新装滤芯前对管路冲洗清洁，避免系统杂质直接堵塞新滤芯。
2. 日常维护
目视指示器变红弹出 / 控制柜收到压差报警，立即停机更换旋装滤芯；
新机投产初期：第一次运行 100~200 小时强制更换滤芯（管路焊渣、杂质多）；正常工况依据压差更换，不建议固定时长硬性更换；
更换时检查滤头螺纹有无损伤、密封圈有无老化破损，安装螺纹均匀用力拧紧，不可蛮力滑丝；
拆解换下的滤芯剖开观察污染物：大量金属颗粒代表液压元件存在异常磨损，需同步检修设备。
3. 故障常见问题
进出口压差长期偏高：滤芯堵塞、油液乳化杂质多、流量超标选型偏小；
接口渗油：O 型圈老化、螺纹拧接力道不足、螺纹磕碰损坏；
旁通阀常开、过滤失效：滤芯长期未更换，旁路持续过脏油液，加速阀件磨损。

八、主流应用行业
工程机械、机床液压系统、冶金润滑站、造纸设备、矿山机械、空压机润滑油路、注塑机、柴油机组润滑过滤、普通工业液压泵站回油过滤。
九、和普通管式管路过滤器区别
旋装式：滤芯整体旋拧更换，维护快、低压场景、低成本；
管式高压管路过滤器：壳体法兰螺栓紧固，内置可清洗滤芯，适配中高压系统，维护拆装繁琐。
