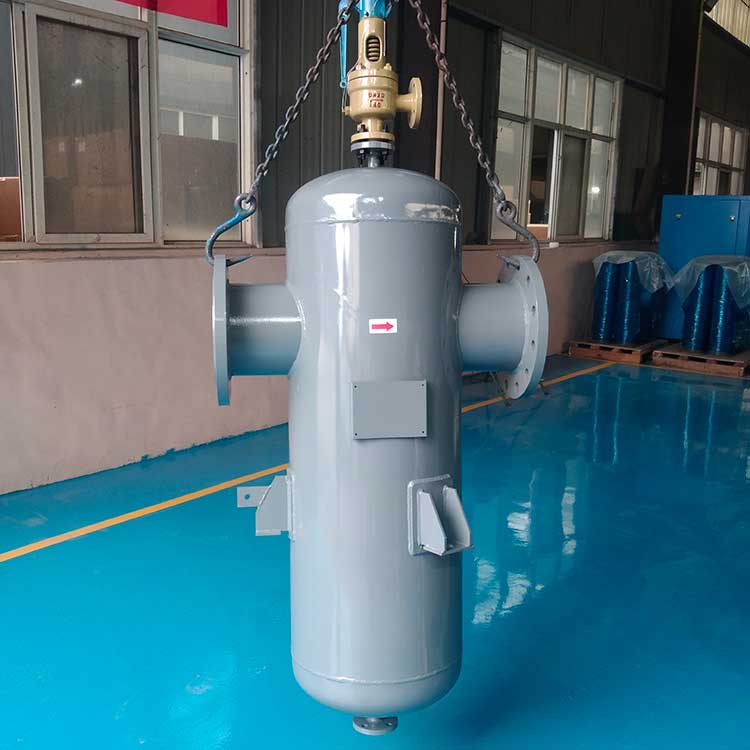

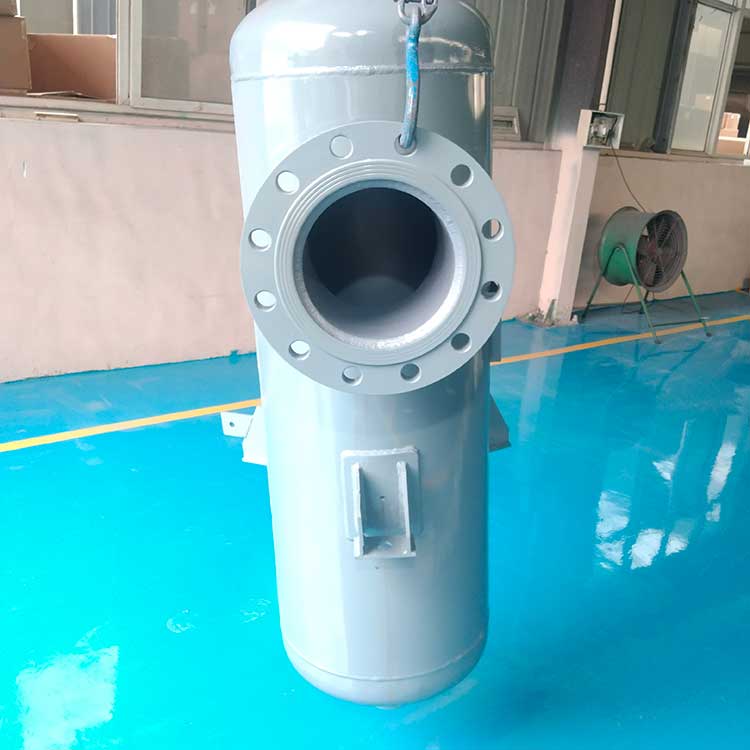

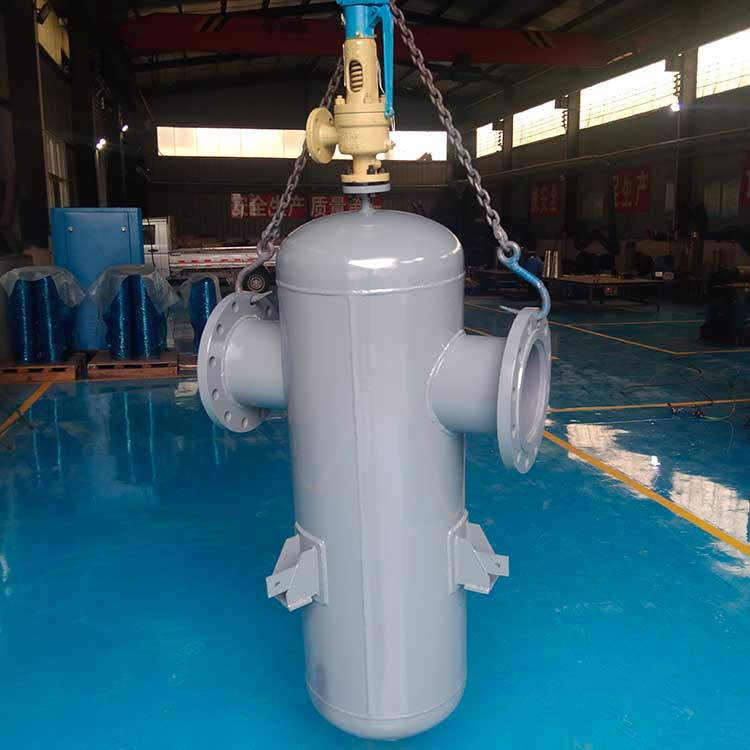

生产供应DN200外置旋风式汽水分离器 蒸汽介质

技术参数：

工作压力：1.6-2.5MPa

排水口径：DN25

设计温度：200℃
材质: Q345R
适用介质：蒸汽

汽水分离器（气水分离器）是无动力、纯物理的气液分离压力容器，用于把蒸汽 / 压缩空气里夹带的液态水滴脱除，提升气体干度，防止水锤、腐蚀、冲蚀下游设备，广泛用于蒸汽、空压、化工、电厂等管路系统。

一、✅ 核心分离原理（通常多种原理复合）
1. 惯性碰撞（折流）：气流多次改变流向；水滴质量大、惯性大，撞在挡板上聚集成水膜；气体可拐弯继续流动。
2. 离心分离（旋流）：气流切向进入，形成涡流；密度更大的水滴被离心力甩向筒壁，沿壁下滑。
3. 重力沉降：腔体扩容，流速降低，大液滴依靠重力下沉到底部集水腔。
4. 丝网 / 滤芯吸附：微小雾滴接触金属丝网、聚结滤芯，不断合并变大后滴落，用于高精度脱水。

> 分离出来的积水汇集底部，必须配套疏水阀 / 自动排水器连续排出；干燥气体从上部出口流出。

二、📌 主流结构分类
1. 挡板式（折板式，最常用）
- 内部：多层折流挡板
- 优点：流速适应范围宽，流量波动大也稳定，压损小，无易损件，免维护，寿命长；分离效率可达 90%~99%
- 适用：锅炉蒸汽主管、硫化机、换热器前端，饱和蒸汽大流量工况
- 缺点：对微米级微小雾滴去除能力一般

2. 旋风 / 汽旋式
- 内部：螺旋导流叶片，切向进气产生旋流
- 优点：结构紧凑，分离效率较高；适合稳定流速工况
- 缺点：效率对流速敏感，流速过高 / 过低都会下降
- 适用：空压机管路、压缩空气、低压气体、流量稳定的管线

3. 吸附 / 丝网聚结式
- 内部：金属丝网、聚结滤芯
- 优点：可捕捉微小水雾，高精度脱水，出口干度高
- 缺点：滤芯会堵塞，需要定期更换，压损偏大
- 适用：食品制药、仪表气源、高精度工艺气源

> 市场上很多产品是挡板 + 旋流复合结构，兼顾宽流速 + 高效率。

三、🛠️ 结构组成
- 筒体（壳体）：碳钢 Q235B / 304 /316L 不锈钢，按 GB150 压力容器制造
- 内部元件：折流板 / 螺旋叶片 / 丝网
- 进出口法兰（螺纹小口径）
- 底部集水腔、排水口
- 选配：液位计、排污口、吊耳

四、📍 应用场景
1. 蒸汽系统（最主要）：锅炉出口、减压站、换热器、硫化机、烘干设备前；提高蒸汽干度，**消除水锤**，保护汽轮机、换热设备，减少热损失
2. 压缩空气系统：空压机后、冷干机前置；去除压缩析出冷凝水，防止气动工具、阀门腐蚀卡涩
3. 其他：地热蒸汽、燃气、真空系统、瓦斯抽采、化工工艺气体

五、📋 选型关键参数
1. 介质：饱和蒸汽 / 压缩空气 / 工艺气体
2. 公称通径 DN（一般和管道同径）
3. 设计压力、工作温度
4. 额定处理流量（标方 / 小时）
5. 入口含液量、要求出口干度
6. 材质：碳钢（成本低）；304/316L（腐蚀介质、食品医药）
7. 排水配置：浮球疏水阀 / 自动排水器

六、⚙️ 安装要点
1. 优先水平管道安装，排水口垂直向下；进出口按流向标识安装
2. 尽量靠近用汽设备前端，缩短分离器到设备的距离，避免再次冷凝
3. 底部排水管路接疏水阀，疏水阀前建议加过滤器，防止杂质卡阻
4. 前后管道建议设置支架，不要让分离器承重管道重量
5. 蒸汽系统选型要预留流量波动余量，避免超负荷导致二次带水

七、⚠️ 常见故障
1. 出口依然带水：流速超标、选型偏小；疏水阀堵塞失效；内部挡板 / 导流片损坏；液位过高
2. 压降过大：口径选小、内部堵塞
3. 水锤：分离器安装位置不对、疏水排水不畅，积液被高速蒸汽冲击
