华豫供应油箱呼吸器HQ-GLQL.001吸湿去水份

油箱呼吸器HQ-GLQL.001吸湿去水份

一、概念别称

常用叫法：油箱呼吸器、空气干燥呼吸器、吸湿透气帽、液压油箱除湿呼吸器、干燥剂呼吸器、PFD 系列呼吸器、EH 油站空气滤清器核心用途：安装在液压油箱、润滑油箱顶部通气口，一边平衡油箱内外气压，一边过滤灰尘、吸附空气中水汽，属于液压润滑系统配套保护元件。

二、安装必要性（油箱为什么必须装它）

液压 / 润滑油箱内油面会不停升降：

1. 油泵吸油、油缸伸出 → 油箱油位下降，内部形成负压，外界空气会被吸入油箱；

2. 系统回油、油缸缩回 → 油位上升，内部压力升高，油箱内部空气向外排出；如果直接直通大气会产生两大危害：

3. 灰尘、泥沙、颗粒物进入油液，磨损油泵、阀芯、密封件，造成液压阀卡顿、内泄；

4. 空气中水蒸气混入油品：油液进水会乳化、酸值升高、产生油泥、腐蚀管路、锈蚀油箱内壁，磷酸酯抗燃油、润滑油、齿轮油最怕进水受潮。

吸湿呼吸器就是用来双向防护，从源头隔绝粉尘与潮气。

三、内部标准分层结构（自上而下）

主流圆柱形呼吸器通用内部构造：

1. 上端防尘压盖 + 粗滤网第一道防护，拦截树叶、柳絮、大颗粒灰尘，保护内部干燥剂不被杂质污染。

2. 变色硅胶 / 分子筛吸湿层（核心层）填充蓝色变色干燥剂：干燥状态蓝色；吸附水分饱和后变为粉红色 / 白色，肉眼可直观查看使用寿命。

3. 活性炭吸附层（中端标配）油箱排出空气时，吸附油气、油雾，防止油箱里的油挥发带走干燥剂，延长干燥剂使用寿命，避免油气外泄污染环境。

4. 下部精密金属滤网防止干燥剂颗粒散落掉进油箱污染油品。

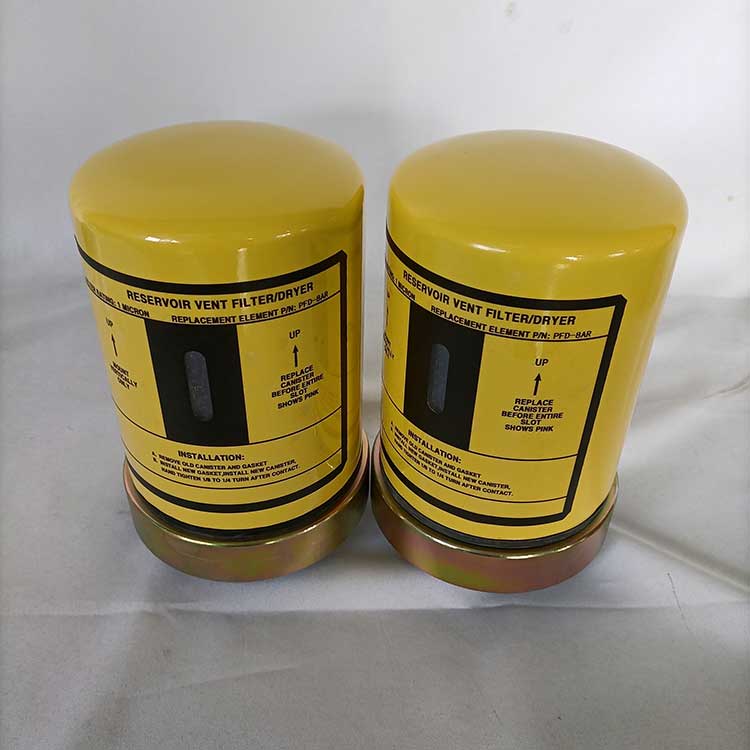

5. 壳体可视窗口贯穿筒身的透明观察区，随时查看干燥剂颜色变化，判断是否需要维护更换。

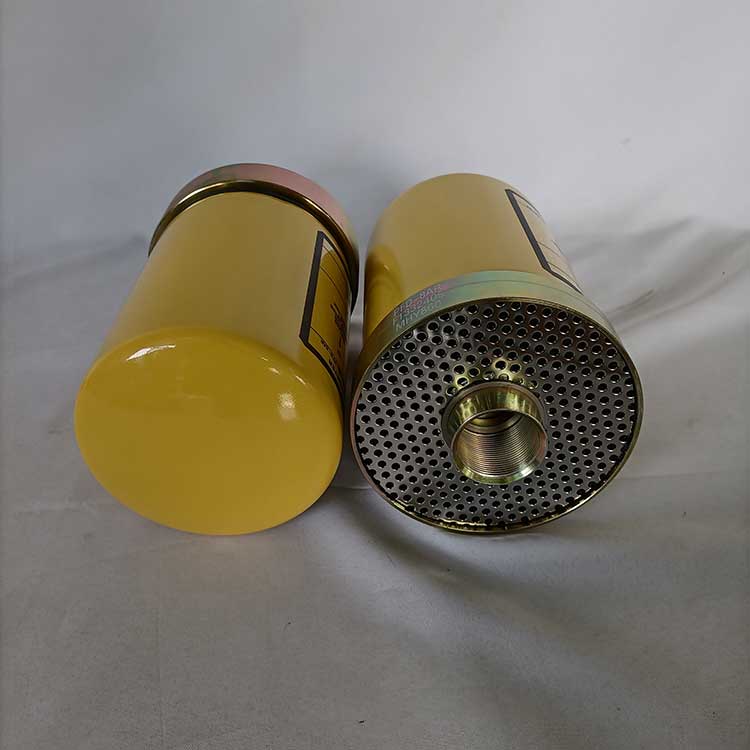

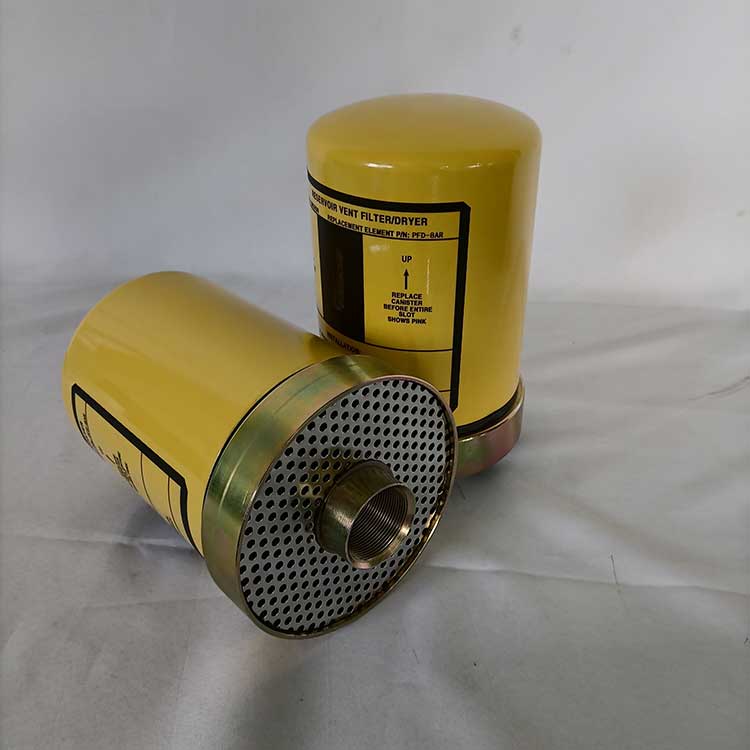

6. 底部外螺纹接口标准螺纹（常用 G1/2、G3/4、1 寸等），直接拧在油箱盖板螺纹孔上，拆装简单。

四、完整工作原理

进气过程（油位下降，吸气）

外界空气 → 外层滤网除尘 → 干燥剂脱去水汽 → 干燥无尘空气进入油箱内部

排气过程（油位上升，呼气）

油箱内含油雾空气向上排出 → 活性炭吸附油雾 → 空气穿过干燥剂 → 洁净空气排入大气双向通气、双向过滤除湿，持续维持油箱内部干燥洁净环境。

五、主流材质分类

1. 外壳

• 碳钢烤漆：电厂、工业液压站最常用，耐油、抗压、防锈、性价比高；

• 铝合金：轻量化，小型液压设备、齿轮箱多用；

• 塑料：低压轻型设备，不耐高温、不耐油，工业重载很少选用。

1. 吸湿介质两种主流① 变色硅胶：成本低，吸水直观，适合常温普通润滑油站；② 分子筛（4A 分子筛）：吸水容量更大、耐高温、寿命更长，电厂 EH 抗燃油系统标配（PFD-8AR 内部填充）。

六、关键技术通用参数范围

1. 工作温度：-35℃ ~ 110℃

2. 耐压：0.1~1.6MPa

3. 通气流量：0.5~3m³/min（按型号大小区分）

4. 吸湿饱和含水率：18%~25%

5. 适配油品：液压油、齿轮油、透平油、EH 抗燃油、水乙二醇等各类工业润滑油

6. 安装螺纹：G1/2、G3/4、G1 寸、M40×2 等多种标准螺纹

七、常见系列型号划分

1. PALL 颇尔 PFD 系列（行业标杆）PFD-8AR、PFD-12AR：火电汽轮机 EH 油箱专用，国内普及率高；后缀 AR = 带除湿吸湿功能；无 AR 仅防尘无除湿。

2. DC 系列国产通用款DC-1、DC-2、DC-3… 数字越大容积越大、通气量越高，通用机床、润滑站、齿轮箱。

3. Breather 系列进口通用呼吸器工程机械、风电齿轮箱常用大容量吸湿呼吸器。

八、日常维护、更换标准

1. 更换判断依据（最简单）

筒体观察窗内干燥剂绝大部分变为粉红色，代表吸水饱和，除湿功能失效，必须处理。

2. 两种维护方式

① 整体总成更换：电厂、精密液压系统用，密封性好，杜绝受潮隐患；② 重复烘干再生：将饱和粉色硅胶取出，110~120℃烘箱烘烤 2~3 小时，水分蒸发变回蓝色，可反复装填使用，适合中小型设备节约成本。

3. 常规使用周期

干燥内陆环境：8~12 个月更换一次；南方潮湿、雨季多、沿海地区：3~6 个月就会吸满水。

九、失效后会引发的设备故障

1. 油品水分超标、乳化、浑浊；

2. 润滑油酸值上升，腐蚀油箱内壁、液压密封件；

3. 油泥淤积，堵塞滤芯、伺服阀细小节流孔；

4. 呼吸器堵塞不通气：油箱产生负压 / 正压，油箱凹陷、鼓胀变形；

5. 水汽进入精密液压元件，阀芯锈蚀卡滞，系统动作失灵。

十、适用全部应用场景

1. 火电电厂：汽轮机 EH 抗燃油箱、润滑油站、小机油站、密封油站（最大应用场景）

2. 冶金行业：轧机、连铸机大型液压油箱

3. 工程机械：大型挖掘机、盾构机油箱透气除湿

4. 风电设备：齿轮箱润滑油箱

5. 通用工业：机床液压站、空压机、减速机、大型齿轮箱、储能液压系统

6. 船舶、水泥、化工闭式润滑油箱
