一、核心作用与定位
1. 核心功能
系统末端净化：过滤液压泵、阀、油缸、马达等元件工作产生的金属磨屑、密封碎屑、油液氧化胶质、外界侵入的灰尘等杂质，避免杂质循环进入系统造成二次磨损。
保护油箱与泵：防止杂质沉积在油箱底部，避免吸油过滤器过载，从源头保护液压泵的吸入端。
稳定油液清洁度：维持系统油液清洁度等级（如 NAS 1638、ISO 4406 标准），减少阀芯卡死、节流孔堵塞、密封磨损等故障。
2. 与其他过滤器的核心区别
表格
过滤器类型 安装位置 工作压力 过滤精度 核心保护对象
回油过滤器 系统回油管路 / 油箱回油口 低压（0.3~1.6MPa，主流 1.0MPa） 中高精度（3~25μm，常用 10~20μm） 油箱、液压泵、整个系统
压力管路过滤器 泵出口 / 阀组前 高压（6.3~42MPa） 高精度（1~20μm） 精密阀、伺服阀、马达、油缸
吸油过滤器 泵吸油口 / 油箱内 微压 / 负压 低精度（80~180μm） 液压泵（防大颗粒吸入）
管路过滤器（双筒） 关键管路（不停机需求） 中高压（1.6~32MPa） 中高精度 连续运行的关键系统
二、基本结构与组成
回油过滤器的结构围绕低压大流量、易维护、防堵塞设计，核心组成如下：

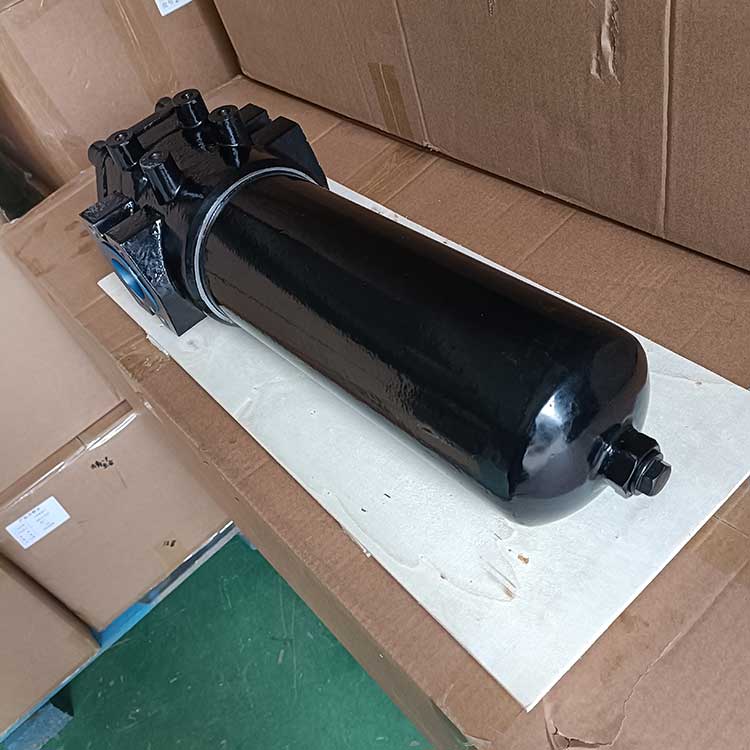

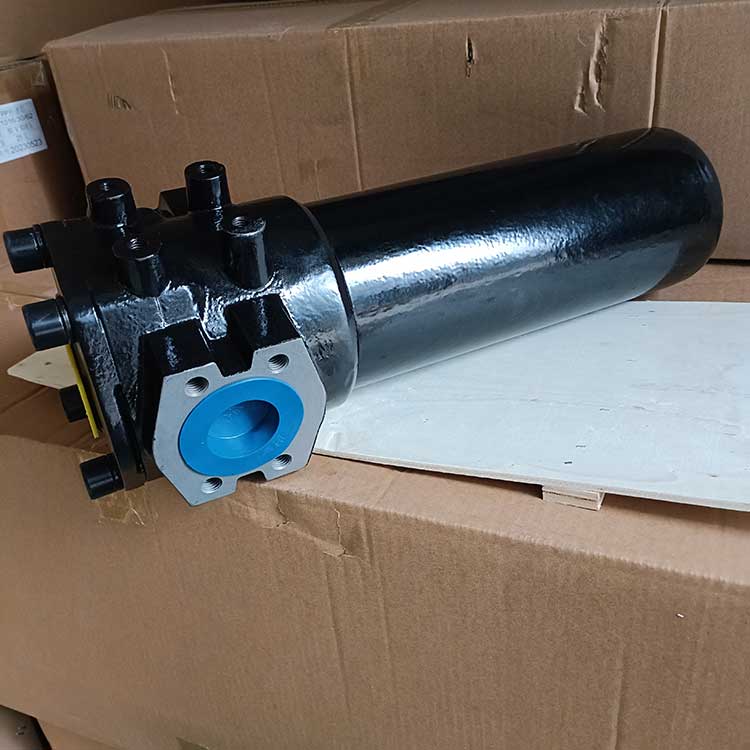

1. 壳体
材质：碳钢（主流，喷涂防腐漆，如你图中的红色）、铝合金（轻量化）、不锈钢（耐腐蚀 / 食品级）。
结构：立式 / 卧式，带进出油口（法兰 / 螺纹连接）、端盖（换芯用）、排污口（底部，定期排杂质）。
耐压等级：常规 1.0MPa，部分大流量 / 高压工况可选 1.6MPa。
2. 滤芯（核心过滤元件）
主流材质：
玻璃纤维：精度高（3~20μm）、纳污容量大、过滤效率≥99.5%（βx≥200，ISO 标准），适用于精密液压系统。
纸质滤芯：经济型，精度 10~25μm，一次性使用，适用于普通工况。
金属网 / 烧结滤芯：可清洗重复使用，精度≥20μm，耐高低温，适用于粗滤 / 高温工况。
结构：多层复合结构（外层粗滤拦截大颗粒，内层精滤捕捉微细杂质），带中心支撑骨架，防止高压变形。
3. 功能附件（标配 / 选配）
旁通阀（安全阀）：标配，当滤芯堵塞、压差达到设定值（0.35~0.5MPa）时自动开启，保证回油通路不中断，避免系统背压过高损坏元件；仅在绝对禁止旁通的特殊工况（如伺服系统）取消。
压差发讯器：标配，滤芯堵塞、压差超标时，通过视觉（指针 / 指示灯）或电信号报警，提示更换滤芯，避免旁通阀开启导致未过滤油液进入油箱。
自封阀（截止阀）：选配，更换滤芯时自动关断回油管路，无需排空油箱油液，减少污染、提升维护效率，多用于大流量 / 油箱高位安装场景。
单向阀：部分型号集成，防止油液倒流，适用于多回路回油系统。
三、工作原理
系统回油 → 进入过滤器壳体 → 油液从滤芯外侧向内渗透 → 大颗粒被外层拦截，微细杂质被内层吸附 → 洁净油液从滤芯中心流出 → 回流至油箱；
杂质持续积聚在滤芯表面 → 滤芯前后压差升高 → 压差达到报警值时，发讯器触发 → 若未及时换芯，压差继续升高，旁通阀开启，油液直接回流（临时保护系统）。
