华豫生产供应油站进油管路除杂质吸油过滤器

生产供应油站进油管路除杂质吸油过滤器

吸油过滤器是液压 / 润滑系统的泵口第一道粗保护，装在油泵吸油口，拦截大颗粒杂质，保护液压泵免受磨损与气蚀，通常为低压、低精度、大通流设计。
一、基本概念与作用
定义：安装在液压泵 / 油泵吸油管路、浸入油箱液面下的粗过滤器，也称吸油滤网、吸入过滤器。
核心作用
保护泵：拦截金属碎屑、焊渣、橡胶颗粒等大杂质，防止泵内柱塞 / 齿轮 / 叶片磨损、卡滞或烧毁。
防气蚀：低阻力设计，避免吸油真空度过高导致空穴 / 气蚀（泵噪声、振动、寿命骤降）。
系统粗控：作为污染控制的第一道防线，减轻下游精滤负担。
定位：粗过滤（80–200μm），不负责系统精滤；精滤靠高压 / 回油 / 离线过滤完成。
二、工作原理
泵启动产生负压（真空），油箱油液从过滤器外部穿过滤芯流向内部。
油液中尺寸＞滤材孔径的颗粒被拦截在滤芯外表面 / 深层，清洁油液进入泵口。
滤芯堵塞→压差增大→旁通阀打开（部分型号），油液旁路供油，避免泵吸空；同时发讯器报警（可选）。

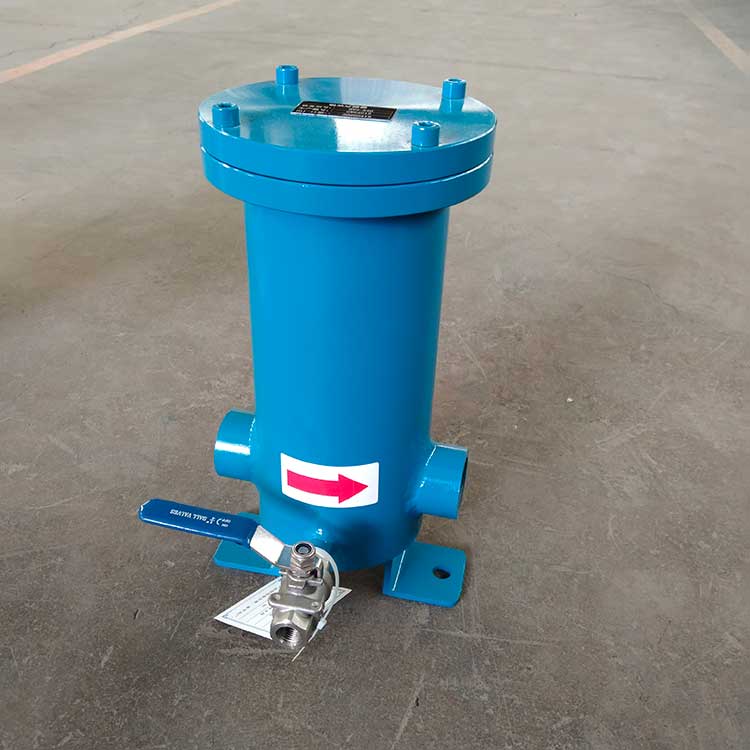

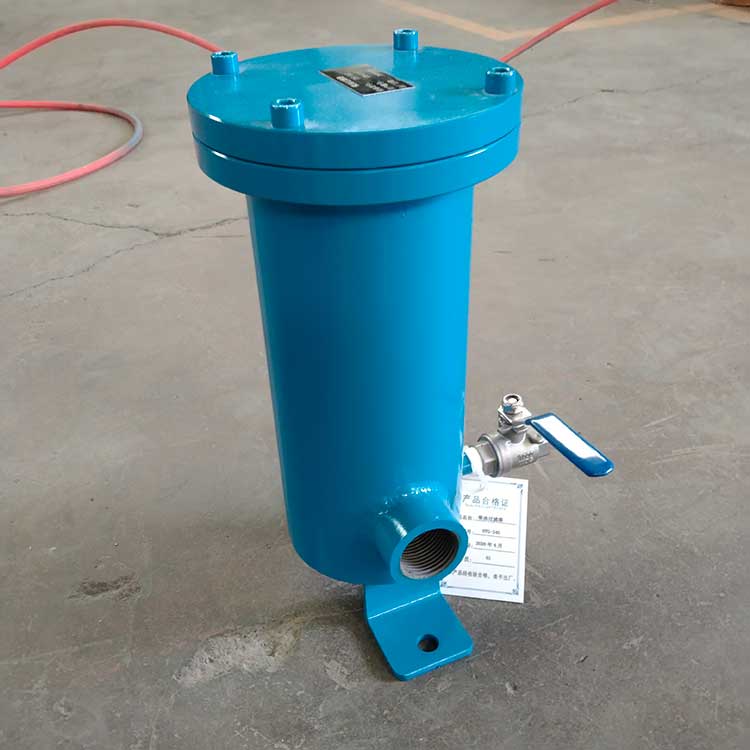

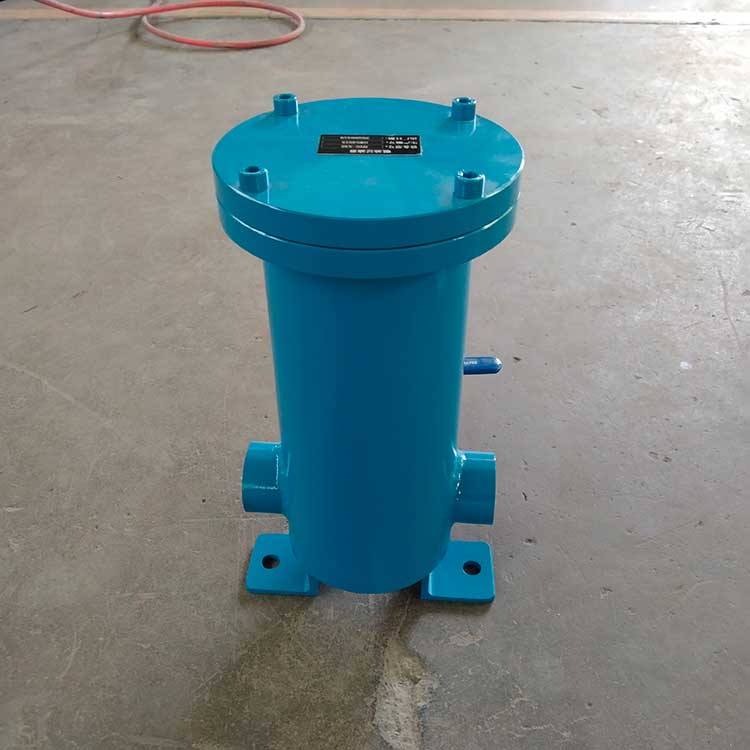

三、典型结构
滤筒 / 壳体：金属（碳钢 / 不锈钢）或工程塑料，浸入油箱，强度耐负压。
滤芯（核心）
网式（最常用）：100–200 目不锈钢 / 铜网，精度 80–200μm，通流大、易清洗、成本低。
磁性：内置永久磁铁，吸附铁磁性磨屑，保护泵与轴承。
复合式：金属网 + 磁性，兼顾大颗粒与铁屑。
接口：螺纹（公制 / 英制）、法兰，连接吸油管。
附件：自封阀（拆卸防漏油）、旁通阀（压差保护）、堵塞发讯器（真空度 - 0.018MPa 报警）。
