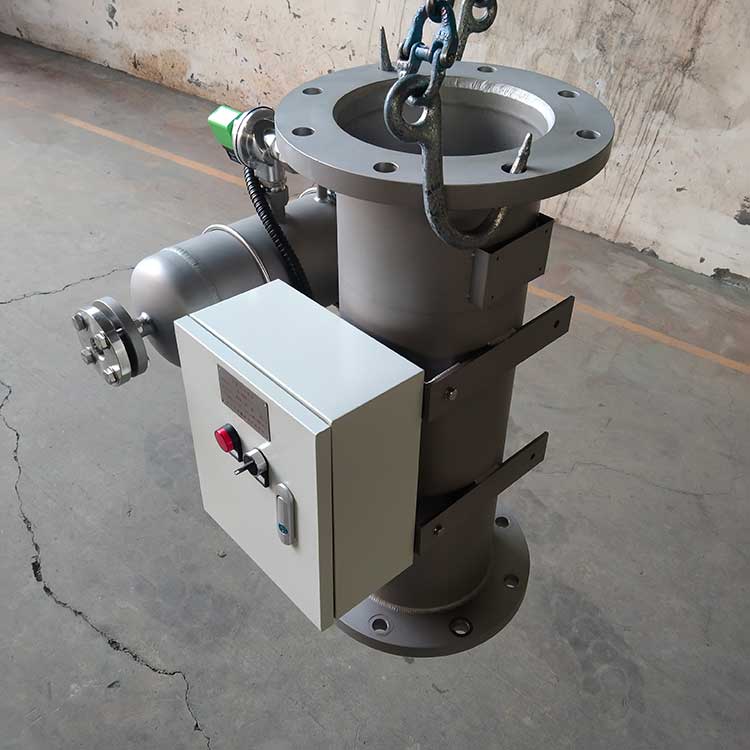

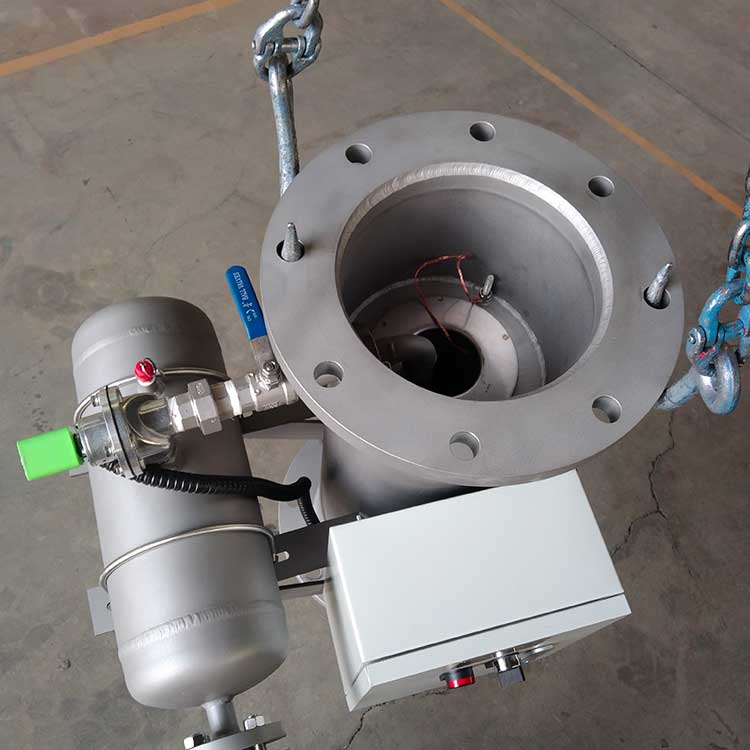

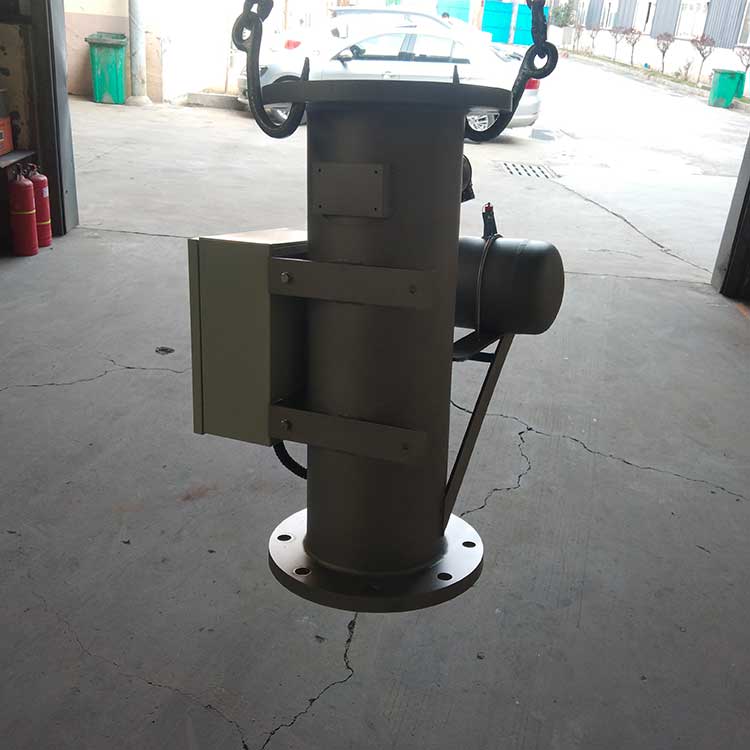

华豫生产供应气体除杂质HY-DS200-1.0直通式过滤器

生产供应气体除杂质HY-DS200-1.0直通式过滤器

气体除杂直通式过滤器是直线流道设计的管道过滤装置，用于清除气体中的固体颗粒杂质，保护下游压缩机、泵、阀门、仪表等设备，避免磨损、堵塞与故障，广泛应用于化工、能源、半导体、燃气输配等领域。
一、核心结构与工作原理
1. 核心结构
壳体：圆筒状，材质以304/316L 不锈钢为主，耐腐蚀；高温 / 高压场景用铸钢，低温可选耐低温合金，承受系统全压力范围。
过滤元件：主流为篮式 / 筒式滤网，也有精密烧结滤芯；材质含不锈钢编织网、烧结网，精度10μm~3mm可选（精密滤芯可达 0.5μm 甚至 3nm）。
连接与排污：常见法兰连接（PN/Class 标准），也有螺纹、焊接方式；顶部 / 底部设可拆卸端盖或排污阀，方便清杂。
密封件：丁腈橡胶、氟橡胶等，适配不同气体与温度，确保零泄漏。
2. 工作原理
气体从进口直线流入，无转折流道大幅降低压力损失；固体杂质被滤网拦截，洁净气体从出口流出。杂质积累后，可通过排污阀排放或拆卸端盖清洗 / 更换滤芯，维护便捷。
二、关键选型参数（必看）
表格
参数 选型要点 常见范围
过滤精度 按下游设备保护需求选：压缩机 / 仪表选 10-50μm；粗滤选 100-3000μm 10μm~3mm（精密滤芯≤0.5μm）
公称通径 与管道口径一致，保证流量匹配，压降≤管道总压 5% DN15-DN600
设计压力 不低于系统额定工作压力，留 1.5 倍安全裕度 1.6-10.0MPa（高压可定制）
设计温度 匹配气体温度：碳钢 - 20℃~350℃；不锈钢 - 196℃~450℃ 依材质与密封件而定
材质 腐蚀性气体选 316L；普通气体选 304；高温选铸钢 304/316L 不锈钢、铸钢
流量系数 大流量场景优先选，确保系统流速稳定 按需定制（与结构相关）
三、安装与维护要点
1. 安装规范
流向匹配：壳体箭头必须与气流方向一致，严禁反向安装。
位置优选：优先装在调压器、压缩机、泵上游（间距≥5 倍管径），避开弯头、变径管 3D 范围，减少涡流。
空间预留：水平安装留足排污与维护空间；垂直管道需配导流罩，避免杂质堆积。
密封与测试：法兰螺栓按十字交叉法均匀拧紧，做气密性测试（1.5 倍工作压力，保压≥30 分钟，压降率≤1%/h）。
2. 维护与保养
压差监测：进出口压差＞0.05MPa 时，立即清杂或换芯。
安全操作：清杂前关闭上下游阀门、泄压、排空介质，防止泄漏。
定期检查：检查螺栓扭矩、密封件老化情况；滤网变形 / 破损直接更换，避免杂质穿透。
清洁方式：普通杂质用清水冲洗；油污 / 粘性杂质用专用溶剂清洗，晾干后复用。
