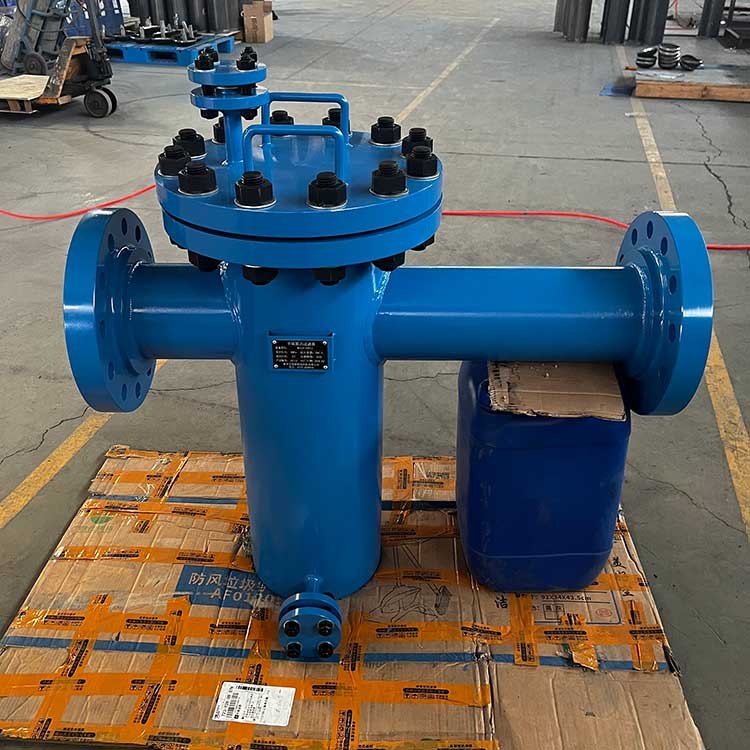

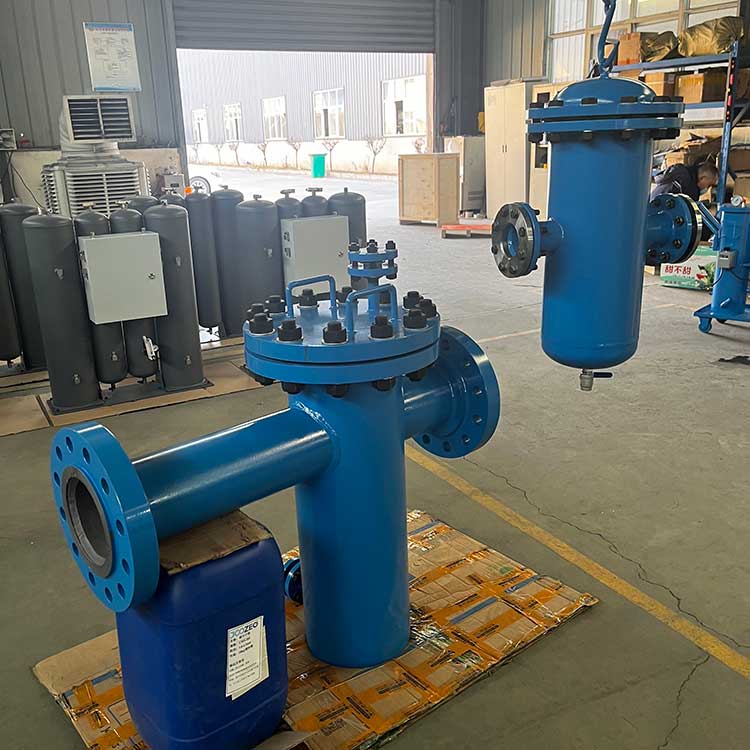

华豫生产供应平底篮式过滤器 设计流量26m³/h

生产供应平底篮式过滤器 设计流量26m³/h

平底篮式过滤器是管道粗过滤主流设备，核心是平底滤篮 + 直通筒体，杂质容污量大、清洗便捷，广泛用于泵前保护与流体净化。

一、核心定义与结构
平底篮式过滤器（SRB/SBL 型）：篮式过滤器的主流直通平底款，滤篮底部平整，区别于弧底 / 锥底，容污空间更大、不易积渣。
主要部件
筒体：直通式，左右对称进出口，底部设排污口 / 丝堵
滤篮：平底圆柱 / 方筒，不锈钢编织网 / 冲孔板，过滤面积为通径 2–3 倍
法兰 / 快开上盖：便于取出滤篮清洗
支撑座：45° 倾斜，分隔进出口，强制介质穿过滤网
密封件 + 紧固件：保证无泄漏

二、工作原理
介质从进口进入筒体，被 45° 支撑座导向，必须穿过滤篮才能流向出口
固体颗粒被拦截在平底滤篮内部，洁净介质流出
压差升高（通常 0.05–0.1MPa）时，停机→排液→开盖→取出滤篮清洗 / 更换→复位

三、关键技术参数
进出口径：6寸
设计压力: 4MPa
设计流量: 26m³/h
过滤精度: 30目
材质:碳钢

四、产品特点
容污量大：平底设计，杂质堆积空间大，清洗周期长
压降低：大过滤面积，流量稳定、能耗低
维护便捷：开盖即可提篮清洗，可重复使用
适用广：水、油、蒸汽、气体、化工介质、食品 / 制药卫生级流体
保护设备：泵、阀门、仪表、换热器等免受颗粒磨损 / 堵塞

五、典型应用场景
石油化工：泵入口、管线粗滤、油品净化
水处理：原水 / 循环水、污水预处理
食品医药：饮料、乳品、糖浆、药液过滤（卫生级 316L）
暖通 / 蒸汽：蒸汽管网、导热油系统
冶金 / 电力：冷却水、润滑油、液压油过滤
