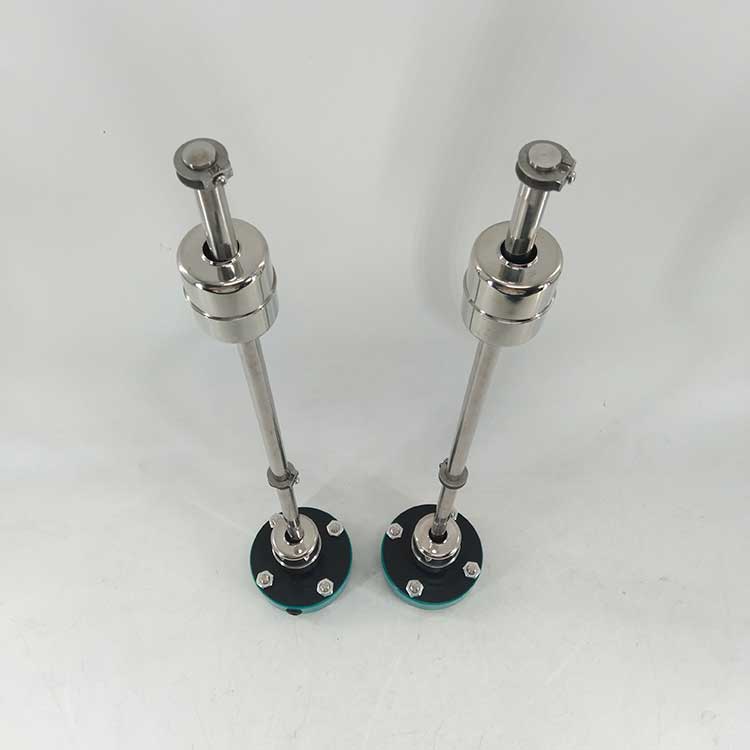

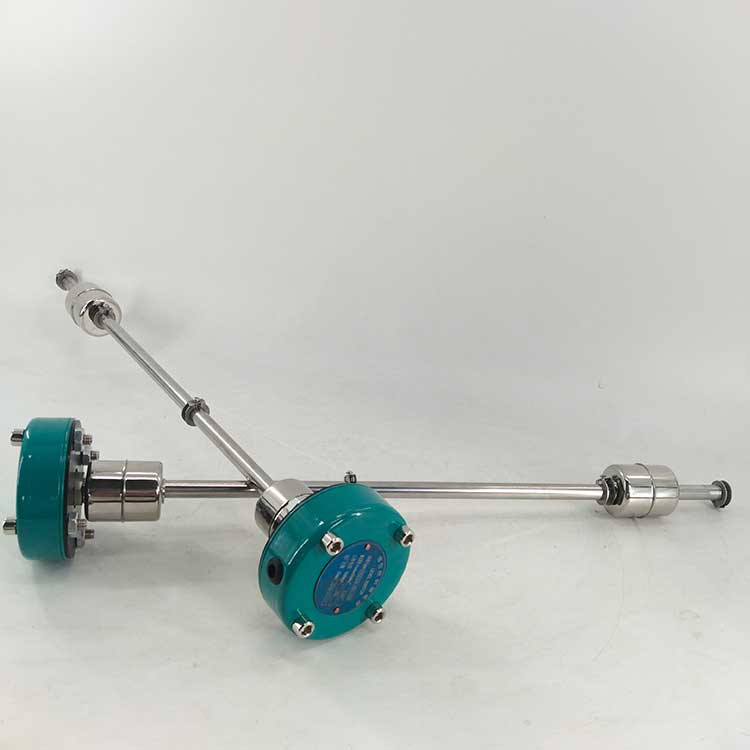

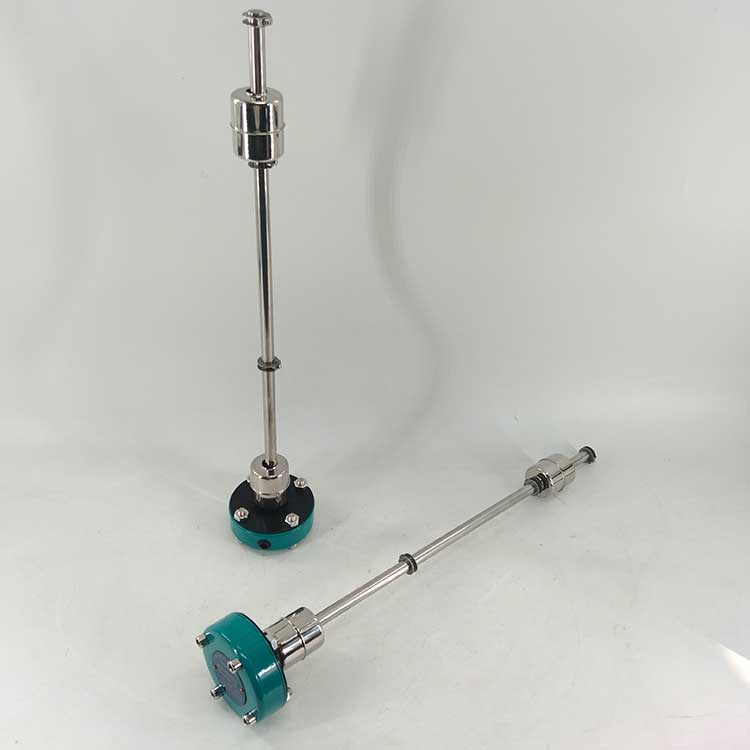

YKJD24-450-150液位控制继电器

简介及工作原理：

YKJD 型液位控制继电器是一种新型液面高度电发讯控制装置，主要用于箱内液体位置与液体源电机的自动控制或报警，具有结构紧凑，控制灵敏，安装简单等特点。

工作时浮子随液面升高或降低，当液面将浮子升上或降到发讯位置时，继电器动作常闭触点闭合，常开触点断开或常闭触点断开，常开触点闭合，以实现自动停机或报警。

液位继电器的工作原理基于液位传感器和继电器的组合。

液位传感器用于检测液位的高度，并将其转换成电信号。继电器用于控制电路的开关，根据液位传感器的信号来触发不同的动作。一般来说，液位传感器可以采用多种不同的工作原理，包括浮子式、电容式、超声波式、压力式等。当液位传感器检测到液位的高度达到预设值时，它会将信号转换成电信号，并将其发送到继电器。当液位传感器检测到液位高度达到或超过预设值时，控制电路将触发继电器的开关操作，从而使输出电路连接或断开。在实际应用中，液位继电器通常需要根据具体的液体特性、设备类型和控制要求进行设置和调试

液位控制继电器应用：

液位控制继电器应用在蓄水箱或者某些自动控制油箱上实现自动供水或油。

1、在油箱上应用的情况，当液面低于要求位置时，液位控制继电器YKJD动作:1与2断开，中间继电器C线圈断电，油泵电机停止工作

2、用在液压站油箱上作液面控制报警发讯装置，当液面低于要求时，液位控制继电器动作:1与3接通，报警器工作。

3、应用在蓄水箱或某些自动控制油箱上实现自动供水或油。
