MOOG D633系列伺服阀（两级伺服阀）的特点

　　伺服阀主要用在电气液压伺服系统中作为执行元件(见液压伺服系统)。在伺服系统中，液压执行机构同电气及气动执行机构相比，具有快速性好、单位重量输出功率大、传动平稳、抗干扰能力强等特点。另一方面，在伺服系统中传递信号和校正特性时多用电气元件。因此，现代高性能的伺服系统也都采用电液方式，伺服阀就是这种系统的必需元件。

　　伺服阀结构比较复杂，造价高，对油的质量和清洁度要求高。新型的伺服阀正试图克服这些缺点，例如利用电致伸缩元件的伺服阀，使结构大为简化。另一个方向是研制特殊的工作油(如电气粘性油)。这种工作油能在电磁的作用下改变粘性系数。利用这一性质就可通过电信号直接控制油流。

　　HQJDDV直驱式电液伺服阀

　　1、采用干式力矩马达和两级液压放大器结构

　　2、前置级为无摩擦副的双喷嘴挡板阀

　　3、阀芯驱动力大

　　4、动态响应性能高

　　5、结构坚固，使用寿命长

　　6、高分辨率，迪环滞

　　7、出厂时全部调整完毕

　　8、可选择第五个油口用于单独控制先导阀

　　9、可现场更换先导阀的碟形滤油器

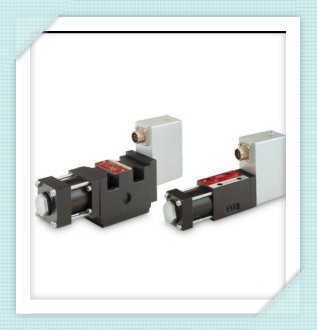

　　D633系列伺服阀

　　技术参数：

　　安装方式 国标 ISO 10372-04-01-0-92

　　阀体结构

　　四通

　　带阀芯阀套的两级伺服阀

　　先导级    喷嘴挡板阀

　　先导级控制 可选择内控式或外控式

　　供油 D633系列伺服阀在恒定的供油压力下工作

　　供油压力 1.4MPA-31.5MPA

　　耐压  P=47.3MPA   T=31.5MPA

　　额定流量误差

　　ΔPN=7MPA ±10%

　　对称性<10%

　　分辨率①<0.5%

　　滞环②<3.0%

　　零漂

　　温度变化38℃<2.0%

　　加速度到10g时<2.0%

　　供油压力每变化7MPA时<2.0%

　　背压从0变化到3.5MPA时<2.0%
