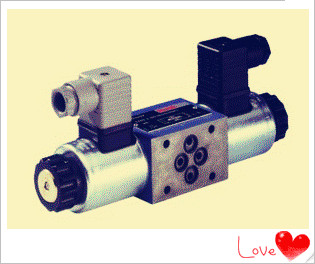

原装单向阀二位四通三位四通方向截止阀 Z4WE 6

　　规格 6

　　组件系列 3X

　　最大工作压力 315 bar

　　最大流量 50 l/min

　　产品特征：

　　带电磁操作的直动式方向滑阀

　　叠加阀

　　作为截止直通阀或作为截止直通短路阀

　　油口安装面符合 DIN 24340 形式 A（不带定位孔），（标准）

　　油口安装面符合 ISO 4401-03-02-0-05（带定位孔）

　　在油中开关的交流或直流电磁铁

　　手动应急操作，可选

　　技术数据：

　　可应要求提供特殊电压

　　2) 切换时间在液压油温度为 40 °C、粘度为 46 mm2/s 时确定。液压油温度偏差可能造成不同的

　　切换时间！切换时间根据工作时间和应用条件变化。

　　3) 由于电磁线圈的表面温度，需要遵守 ISO 13732-1 和 EN 982 标准！交流线圈中指定的表面温

　　度在无故障操作时有效。在出现故障时（例如，控制阀芯出现堵塞），表面温度可能升高至 180 °C

　　[356 °F] 以上。因此，考虑到闪点（请参阅液压油表），必须检查系统是否存在可能的风险。由于受

　　到保险丝的保护，必须使用断路器（请参阅断路器表），除非可以使用其他方式阻止产生可燃环境。因

　　此，在出现故障时，表面温度可限制为最高 220° °C [428 °F]。在 0.6 s 的时间间隔内，脱扣电流

　　必须为公称功率的 8 至 10 倍（脱扣特性“K”）。所需的保险丝非脱扣电流不得降至 I1 值以下（请

　　参阅具有脱扣特性“K”的断路器表）。最大的保险丝脱扣电流不得超过 I2 值（请参阅具有脱扣特性“

　　K”的断路器表）。断路器脱扣行为的温度依赖性必须遵守制造商的相关规格。

　　注意！

　　手动应急操作仅可在油箱压力高达约 50 bar 的情况下起动。请避免损坏用于手动应急操作的孔！（特

　　殊的操作工具，需单独订购，物料号为 R900024943）。当手动应急操作受阻时，必须禁止线圈的操作！

　　必须禁止线圈的同时操作！

　　注意！

　　交流线圈可用于 2 或 3 个电源；例如，线圈型号 W110 用于：110 V，50 Hz；110V，60 Hz；120 V，

　　60 Hz

　　带脱扣特性 K 的断路器符合 EN 60898-1 (VDE 0641-11)、EN 60947-2 (VDE 0660-101)、IEC 60898 和

　　IEC 60947-2
