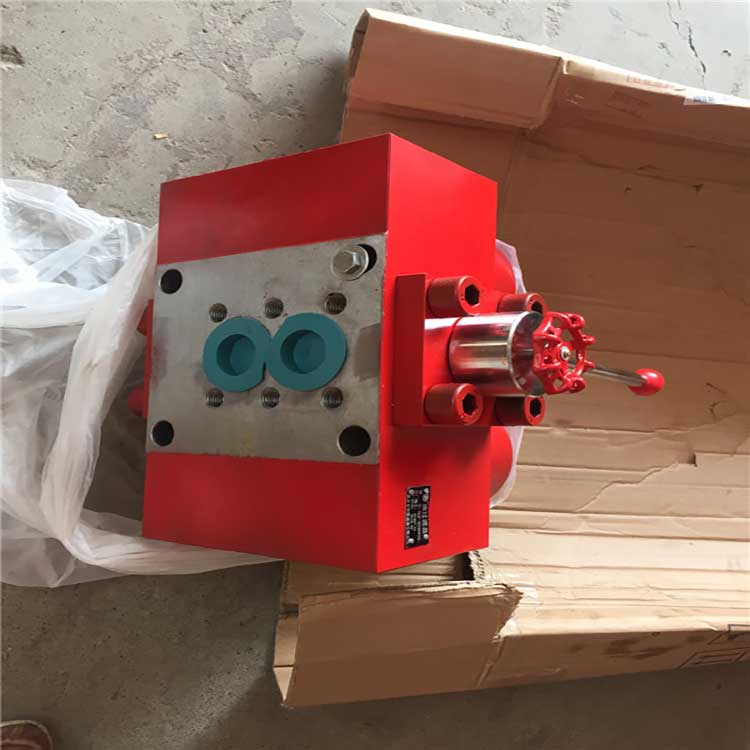

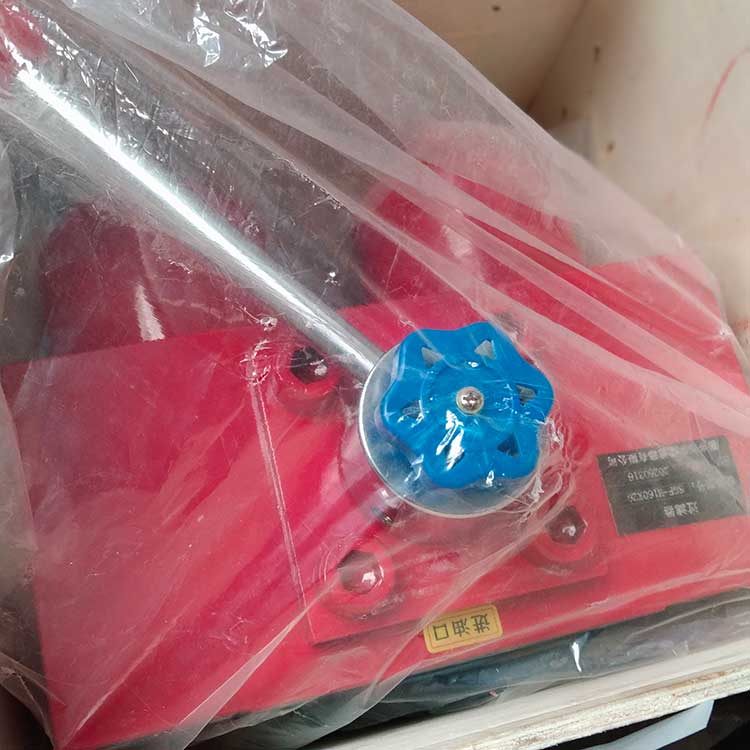

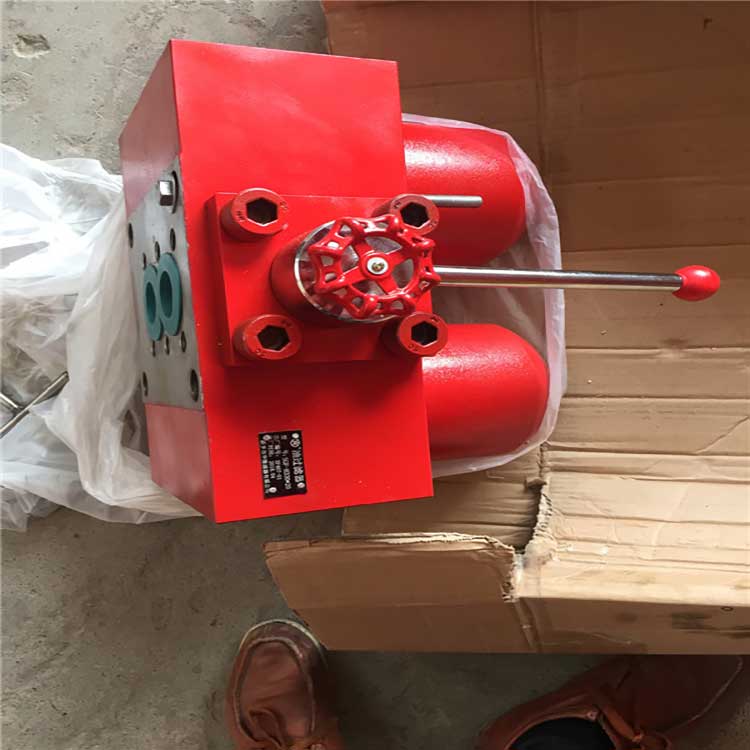

华豫供应双筒高压过滤器SGF-H160×20油液除杂质

供应双筒高压过滤器SGF-H160×20油液除杂质

一、是什么

双筒高压过滤器 = 两个并联的高压过滤器 + 换向阀 + 旁通阀 + 污染指示
一用一备，不停机可切换、可更换滤芯
安装在高压管路（液压泵出口、执行元件前），保护阀类、油缸、马达
二、核心作用
高压油路除杂：拦截油液中的金属磨粒、橡胶碎屑、油泥
不停机维护：切换到另一筒，可在线换滤芯
保护精密元件：伺服阀、比例阀、油缸、液压马达
防止系统卡滞、泄漏、磨损
三、结构组成
双筒腔体：两个过滤筒并联
换向阀：手动 / 电磁切换油路
滤芯：高压玻璃纤维滤芯
旁通阀：滤芯堵塞时打开，防止系统憋压
污染指示器：压差报警，提示该换滤芯
放气、放油口：维护用
四、工作原理
正常：油走A 筒过滤，B 筒备用
切换：转动换向阀 → 油走B 筒
A 筒泄压、开盖、换滤芯 → 完成后再切回
滤芯堵到设定压差：指示器报警 + 旁通阀打开保系统不断流
五、关键参数（选型必看）
公称压力
常用：16MPa / 21MPa / 32MPa / 42MPa
公称流量
如：25、40、63、100、160、250、400 L/min
过滤精度
常用：1μm、3μm、5μm、10μm、20μm
伺服系统：3μm 以内
普通液压：10–20μm
连接方式
法兰、螺纹（常用：公制螺纹、法兰）
旁通阀开启压力
常见：0.3–0.5MPa
六、优点
高压工况专用
不停机更换滤芯（生产线 / 设备不中断）
过滤效率高、纳污量大
带压差显示，维护直观
安全可靠，适合连续运行设备
七、典型应用
液压系统：注塑机、锻压机床、工程机械
冶金设备：轧钢、连铸
电厂：汽轮机、风机润滑油系统
船舶、矿山机械

精密机床、伺服液压系统
